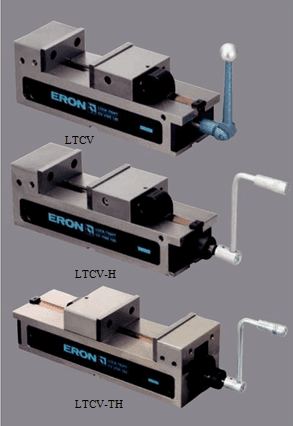

Ê-Tô Máy Chính Xác Lực Kẹp Lớn CV

1 Giới thiệu:

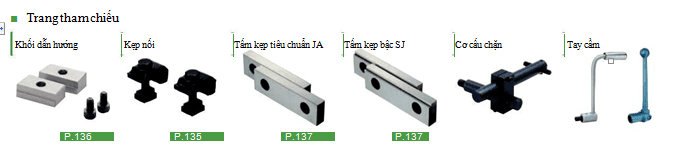

Ê-Tô Máy Chính Xác Lực Kẹp Lớn CV là sản phẩm có khối dẫn hướng tiêu chuẩn (mỗi bộ 2 khối) tương thích với chiều rộng 18mm của rãnh chữ T… 1 bộ Bộ kẹp tiêu chuẩn (mỗi bộ 2 khối) tương thích với chiều rộng 18mm của rãnh chữ T… 2 bộ Tay cầm … 1 cái, Bulong vòng để nâng thiết bị … 1 bộ

• Miễn là cùng loại thì tất cả các ê-tô đều có thể khớp trong mức 0.01mm hoặc nhỏ hơn tính theo chiều cao và khoảng cách từ khóa dẫn hướng tới hàm kẹp cố định. (Tất cả các ê-tô đều tuân thủ theo thông số kỹ thuật

tiêu chuẩn)

• Ngăn chặn sự xâm nhập của phoi vào trong thiết bị bằng nắp chắn phoi có thể thu lại.

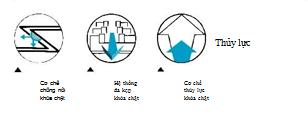

• Ngăn phôi không bị nâng lên bằng cơ chế chống nổi.
• Độ chính xác cao vượt qua các tiêu chuẩn JISO trước đây
• Bề mặt trượt đã được xử lý nhiệt (HRC45) và có khả năng chống mài mòn tuyệt vời
• Thân thiết bị bằng vật liệu bền, ngăn ngừa thiết bị cong vênh hoặc nứt vỡ khi siết chặt.
• Thân thiết bị và hàm kẹp tĩnh là cấu trúc liền khối, đảm bảo độ chắc chắn.
• Độ mở của hàm kẹp gần gấp đôi độ mở của ê-tô, cho phép kẹp các phôi lớn.
• Chiều sâu hàm kẹp lớn, cho phép kẹp chắc chắc các phôi
• Được trang bị cơ chế bù thủy lực như một biện pháp khẩn cấp khi lực kẹp giảm xuống. Dầu làm mát và các phoi nhỏ mịn xâm nhập vào trong thân thiết bị có thể được đưa ra dễ dàng qua các lỗ thổi khí.

• Loại vận hành cơ cho phép vận hành bằng tay cầm nằm ở hàm kẹp tĩnh có bộ phận thủy lực. Vận hành từ hàm kẹp tĩnh giúp giảm khoảng cách nhả phôi, rút ngắn thời gian cài đặt, và giảm sử dụng nhân lực

Ở loại SJ (LTCV-S, SH), tấm kẹp loại tiêu chuẩn (LTCV, LTCV-H) được thay thế bởi tấm kẹp bậc.

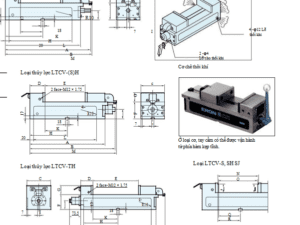

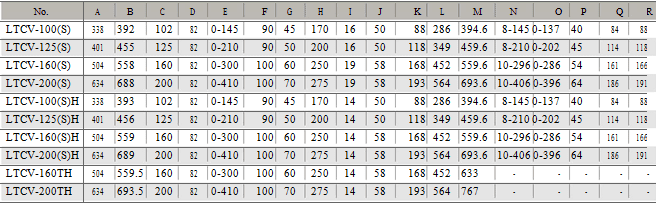

2. Biểu đồ kích thước:

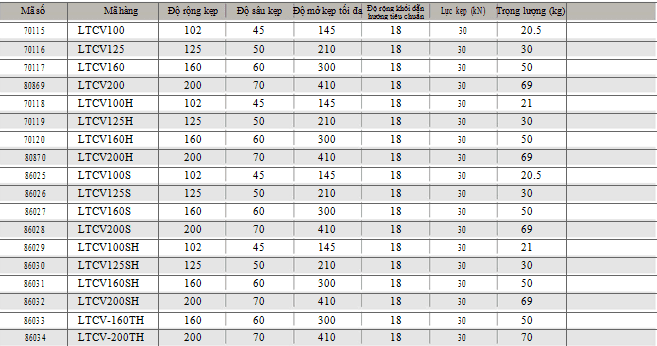

3. Thông số kỹ thuật:

Lưu ý:

• Khi đặt song song sản phẩm A và B sẽ khớp trong mức 0.01 không kể có bao nhiêu khối. Miễn làcó cùng kích thước thì tất cả các sản phẩm sẽ song song cho dù có bao nhiêu khối. Sẽ không mất thêm chi phí cho sản phẩm song song.
• Khi mua sản phẩm lần đầu tiên: Vì tất cả các sản phẩm sẽ song song khi có cùng kích thước nên đơn giản chỉ cần mua model mà bạn cần.
• Đối với những lần đặt hàng sau: Vì tất cả các sản phẩm sẽ song song khi có cùng kích thước nên đơn giản chỉ cần mua model như nhau là có thể sử dụng được.

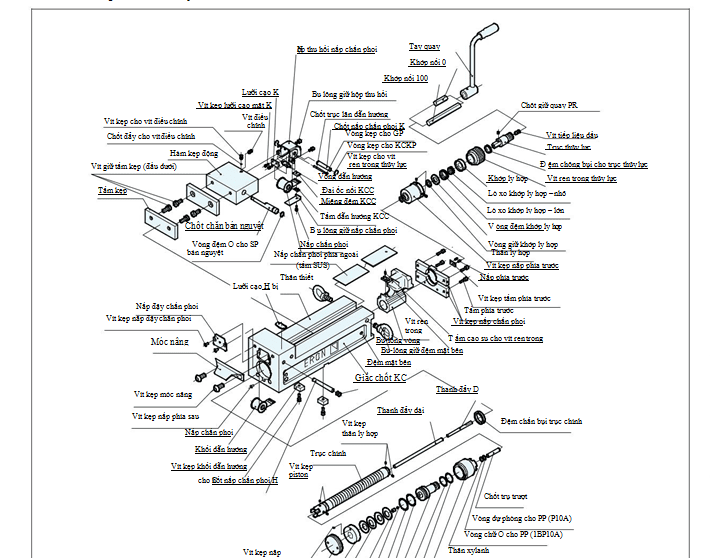

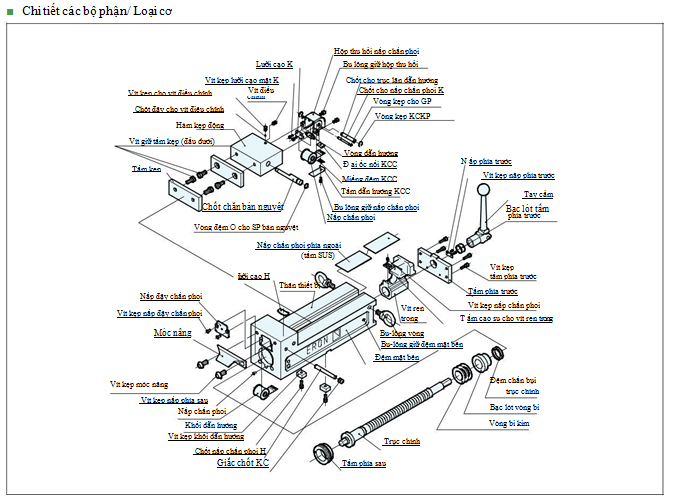

Chi tiết các bộ phận/Loại Thủy lực:

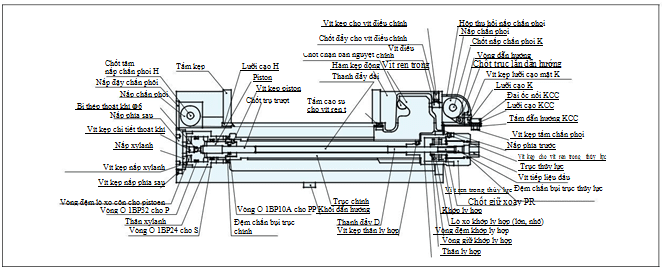

Sơ đồ cấu trúc loại thủy lực:
