Giới thiệu về máy cắt ống và vát mép điều khiển CNC:
Máy cắt ống và vát mép điều khiển CNC: Là loại máy hoàn toàn tự động, siêu nhanh, điều khiển cắt và vát bằng hệ điều hành CNC. Loại máy hoàn hảo này phù hợp cho các nhu cầu lớn về chuẩn bị ống hàn, gia công chế tạo ống. Máy được trang bị bộ kẹp trước và kẹp sau hoàn toàn tự động, trang bị hệ thống tưới nguội, cắt vát mép tự động,… tất cả tính năng đó được điều khiển bởi màn hình cảm ứng được lập trình sẵn, việc cài đặt trước các tham số làm việc thì rất dễ dàng đơn giản.
Thông số kỹ thuật máy cắt ống và vát mép điều khiển CNC:

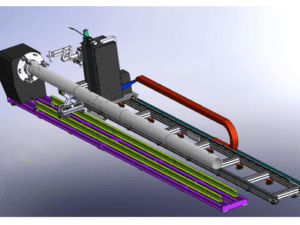

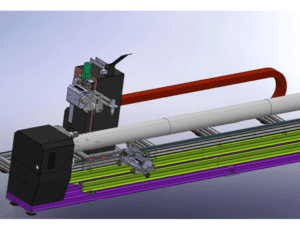

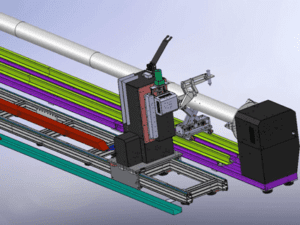

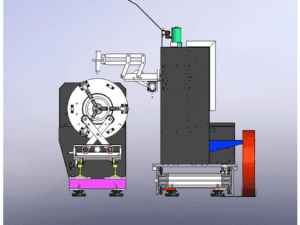

- Model: BEVEL-6P520-SEOver-view Structure
2. Dữ liệu máy.
| Đường kính cắt hiệu quả | 40-520mm |
| Chiều dài cắt hiệu quả | 6000mm |
| Khả năng cắt plasma | – |
| Trọng lượng tối đa của đường ống | 1000kg |
| Kiểu cắt | Plasma |
| Tốc độ định mức | 0-15 rpm |
| Ovality of pipe | ≤2% |
| Số lượng người ủng hộ đường ống | 4 sets |
| Góc vát tối đa | Less than 45 º |
| Chỉ huy | ±1º |
| Thequantityof linkageaxis | 4Axis |
| TorchLiftingDistance(Z) | ≤270mm |
| Workingprecision | ±0.2 mm /M |
| Liftanddownadjustment | Electricheightenandremotecontrol |
| Plasmasource | – |
| Bàn cắt | Pipecuttingbraceandfixture |
| Giải quyết an toàn | Emergencystopswitch |
| Nguồn điện đầu vào | Single phase AC220V + 3Phase AC 380V (for plasma source) |
3.Thành phần cơ bản và đặc điểm kỹ thuật:
| Số Thứ Tự | Mục | Định Lượng | Đơn vị | Đặc điểm kỹ thuật |
| 1 | BEVEL-6P520-SE | 1 | Bộ | Sau khi xử lý giảm căng thẳng chùm tia mạnh với tản nhiệt với mối hàn. Điều đó chứng tỏ rằng chùm tia mạnh và khó bị biến dạng. |
| 2 | Cách vận hành | Ổ đĩa đơn | ||
| 5 | Hệ thống lái trục Y | 1 | Bộ | Ống quay AXIS: Động cơ servo kỹ thuật số JapanPANTHERservo 750W với hộp điều khiển và hộp số |
| 6 | Hệ thống lái trục X | 1 | Bộ | TORCH LENGTH MOVING ACCORDING TO PIPE DIRECTION: Động cơ servo kỹ thuật số JapanPANTHERservo 400W với hộp điều khiển và hộp số |
| 7 | Trục đuốc | 1 | Bộ | Động cơ bước với trình điều khiển và giảm tốc |
| 8 | Trục xoay | 1 | Bộ | Động cơ bước với trình điều khiển và giảm tốc |
| 9 | Hệ thống trục lái Z | 1 | Bộ | Nâng trục lên xuống |
| 10 | Cáp động cơ và servo | 3 | Bộ | Cáp khiên servo Nhật Bản |
| 11 | Giảm bánh răng | 2 | Bộ | Thương hiệu Đức làm giảm tốc |
| 12 | Bộ điều khiển CNC | 1 | Bộ | Bộ điều khiển vát ống 10 inch CNCUT-10A-PIPE |
| 13 | Khí và cáp trục X và Y di chuyển | 2 | Bộ | Chuỗi cáp công nghiệp nặng |
| 14 | Kiểm soát khí điện | 2 | Bộ | Van Đài Loan với ống Hàn Quốc cho máy. |
| 15 | Đường dẫn tuyến tính trục X | 2 | Bộ | ZHAOZHAN |
| 16 | Đường sắt trục X | 8 | 2m/bộ | Đường sắt hạng nặng 24kg / mHigh |
| 17 | Học cách phát âm Hệ thống truyền động lái xe giá đỡ và bánh răng |
3 | Bộ | ZHAOZHAN |
| 18 | Công cụ trục CNC | 1 | Bộ | ZHAOZHAN |
| 19 | Thiết bị nâng CNC | 1 | Bộ | ZHAOZHAN |
| 20 | Tủ điều khiển, tủ điện cabinet Tủ cao tần | 1 | Bộ | Với các thành phần của OMRON, SIEMENS, đầu nối dây SCHNEIDER |
| 21 | Khoảng cách giới hạn thiết bị | 4 | Bộ | ZHAOZHAN |
| 22 | Thiết bị định vị gần | 1 | Bộ | ZHAOZHAN |
| 23 | Chế độ cắt | 1 | Bộ | Plasma |
| 24 | Phần mềm điều khiển | 1 | Bộ | Ống vát FLSK |
| 25 | Nesting Software | 1 | Bộ | TEKLA PIPE (có chức năng Tubemaster) |
4. MÁY PHÁT ĐIỆN PLASMA:
5. Yêu cầu về điều kiện trang web của Máy (Phải được chuẩn bị trước khi máy đến người dùng Trang web)
| Mục | Nội dung |
| 1 | Người sử dụng phải làm nền xi măng. (Người bán sẽ cung cấp bản vẽ móng xi măng.) |
| 2 | Yêu cầu điện áp： （1）3×380v±10%/50Hz，220v±10%/50Hz （2）Three-phase voltage stability less than ±5% （3）Three-phase voltage unbalance less than 2.5% （4）Suggested using voltage-stabilized source. Note: Grounding resistance ≤10. |
| 3 | Yêu cầu nén áp suất không khí (Cắt plasma)： （1）Gas flew requirement：0.9m3/min （2）Gas pressure：8.3kg/cm2 （3）Dew-point temperature not exceed 5 centigrade： oil content≤0.003ppmsolid particle≤0.01micron （4）Suggested using oil free air compressor, freezing dryer and ultra filter（system cannot have rust components）. |
| 4 | Đường ống cắt phải có bề mặt nhẵn hình bầu dục có đường kính nhỏ hơn đường kính 5 mm. Đạt tiêu chuẩn ISO. |
| 5 | Nhiệt độ làm việc: -10°C -45°CĐộ ẩm: <90%, no condensation
Xung quanh: Thông gió, không rung lắc lớn |
6. Cắt mẫu:
