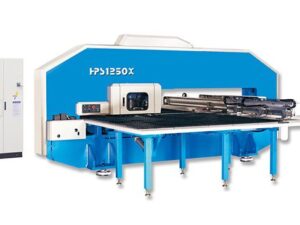

MÁY ĐỘT CNC HPS1250X

Đặc điểm của máy đột CNC HPS1250X:

• Hệ thống Servo thủy lực Schneider tiên tiến do Đức sản xuất với van áp suất để kiểm soát chính xác tốc độ, thể tích và áp suất của dòng chảy dầu.
• Để kiểm soát khoảng cách hành trình RAM ở cả hai đầu, do đó chiều cao và chiều sâu của mỗi cú đấm sẽ được lập trình với tốc độ đột xuất nhanh hơn chính xác 0,1mm.
• HPS1250X có trục X 2490 ± 10 mm.

THÔNG SỐ KỸ THUẬT MÁY ĐỘT CNC HPS1250X;

Mục	Đơn vị	HPS1250X
Công suất đột	Tom	20
Độ dài ngang	mm	2490 ± 10
Độ dài ngang	mm	1250 ± 10
Kích thước tấm tối đa	mm	1525×4980
Độ dày tấm tối đa	mm	6,35
Trọng lượng tấm tối đa	Kilôgam	110
Tốc độ di chuyển trục X	m / phút	80
Tốc độ di chuyển ngang của trục Y	m / phút	70
Tốc độ di chuyển tối đa	m / phút	105
Tốc độ cú đấm tại	lịch sử / phút	360
25 mm giữa các lỗ
Tốc độ Nibling	lịch sử / phút	600
Loại công cụ		Tháp pháo dày
Đường kính đục lỗ tối đa	mm	88,9
Số lượng trạm công cụ		36
Số lượng trạm chỉ mục tự động		2 / (BType)
Tốc độ quay của tháp pháo	vòng / phút	40
Chỉ số tự động quay vòng tốc độ	vòng / phút	50
Khoảng cách đột quỵ Ram	mm	0 ~ 31 (Trục servo thủy lực)
Kích thước bàn làm việc		Bàn chải / bóng (tùy chọn)
Số lượng tấm kẹp		2
Cung cấp năng lượng	KVA	35
Cung cấp không khí	NL / phút	250
Khối lượng thùng dầu	L	350
Áp suất không khí	quán ba	5
Kích thước máy	mm	4535x2630x2380
Trọng lượng tịnh (apporx)	Kilôgam	13000
Kích thước của tủ điều khiển	mm	1200x600x1900
Bộ điều khiển CNC		FANUC Oi-PC
Số lượng trục điều khiển		5 + 1
Ký ức	KB	256
Giao diện nối tiếp		RS232
Cú đấm chính xác	mm	± 0,1

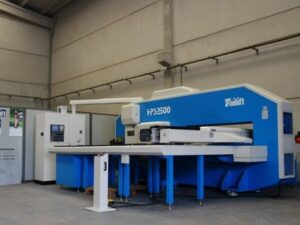

VỊ TRÍ CỦA MÁY ĐỘT CNC HPS1250X:
