Máy cắt fiber laser 3D 5 trục có vát mép 45 độ

Vietweld cung cấp dòng sản phẩm máy cắt fiber laser TP65S/TX65 của hãng HSG laser có khả năng vát mép 45 độ, mỏ cắt điều khiển 3D 5 trục sử dụng trong lĩnh vực gia công ống hộp kết cấu.

TP65S, máy cắt laser ống mô hình nâng cấp với công nghệ cắt nhanh RapidCut, nâng cao hiệu quả. Cấu trúc cơ khí áp dụng thiết kế cổng tích hợp, hiệu suất ổn định, thiết bị hoạt động trơn tru.

CÁC THÔNG SỐ KỸ THUẬT MÁY CẮT FIBER LASER TP65S/TX65.

1000W – 4000W	12-254mm	140m / phút	1.2G
Công suất laser	Đường kính ống	Tối đa tốc độ di chuyển	Tối đa Acc. Tốc độ
± 0,03mm / m	± 0,03mm	15000kg	12000 x 4700 x 2600mm
Định vị chính xác	Định vị lại chính xác	Trọng lượng máy	Đường kính tổng thể

Hệ thống bốc xếp tự động.

Hệ thống bốc xếp tự động bao gồm hệ thống tải và hệ thống xếp dỡ; Hệ thống tải tự động TP65S được điều khiển bởi hệ thống điều khiển số và kết nối liền mạch với máy cắt ống. Để đạt được toàn bộ tải ống nâng, hệ thống điều khiển thực hiện việc sắp xếp vật liệu ống một cách thông minh, quy trình vận chuyển tự động, tiết kiệm chi phí lao động, nâng cao hiệu quả làm việc của máy cắt ống.

Thiết kế tiêu chuẩn châu Âu, mọi chi tiết đều hoàn hảo, bảng điều khiển, thiết kế đèn treo, viền thép không gỉ, chúng tôi sẽ tạo ra các sản phẩm công nghiệp với yêu cầu của hàng hóa xa xỉ.



Thiết kế:

Thiết kế tiêu chuẩn châu Âu, mọi chi tiết đều hoàn hảo, bảng điều khiển, thiết kế đèn treo, viền thép không gỉ, chúng tôi sẽ tạo ra các sản phẩm công nghiệp với yêu cầu của hàng hóa xa xỉ.

Hệ thống cắt nhanh cắt nhanh

Cắt bão cắt nhanh, cắt trục X / Y thông thường, cắt trục B / Y tốc độ cao, cắt trục B có thể xoay, gia tốc tối đa có thể đạt 3G.

Đầu cắt xiên 3D 5 trục

Bộ điều chỉnh chiều cao phát triển độc lập HSG và đầu cắt năm trục ba chiều (tùy chọn), cung cấp các giải pháp cắt ống hạng nặng chuyên nghiệp, có thể đạt được độ cắt góc tối đa 45 °.

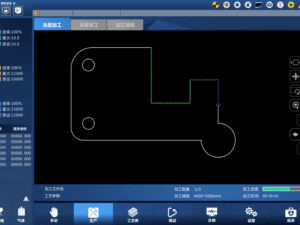

HSG-X9500 Control System.

TP65S có một hệ điều hành không người lái thông minh được thiết kế đặc biệt để cắt ống. Nó có thư viện vật liệu ống riêng và tích hợp 50 loại quy trình nối ống. Nó có các chức năng phụ trợ cắt ống khác nhau như làm phẳng đồ họa ống, cung cấp cho người dùng trải nghiệm vận hành đơn giản và thuận tiện.

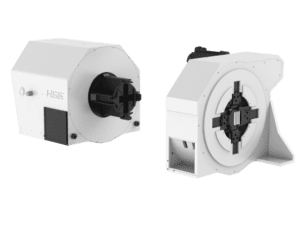

Chuck kỹ thuật số sáng tạo.

TP65S có thể đạt được mâm cặp toàn bộ xử lý ống, không cần điều chỉnh thủ công. Hệ thống thông minh dễ dàng xác định và giữ các loại ống khác nhau. Nó có một hệ thống phản hồi áp suất chuyên nghiệp tự động điều chỉnh áp suất theo các đường kính và độ dày ống khác nhau, và phát hiện các báo động trong thời gian thực, giúp sản xuất hiệu quả và an toàn.

Phạm vi xử lý rộng

Được trang bị mâm cặp thông minh kỹ thuật số,Phạm vi xử lý rộng, có thể xử lý ống tròn ø12mm-ø254mm, ống vuông 12 mm-200mm;
Đầu cắt thông minh HSG, dễ dàng đạt được thép H, dầm chữ I và các biên dạng khác và ống hình giọt nước, lõm và cắt ống hình khác;
trọng lượng tải tối đa của một ống đơn lên tới 200kg, khả năng chịu lực lớn và khả năng xử lý mạnh mẽ;

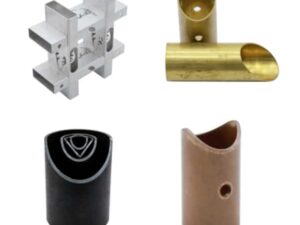

Mẫu vật:
