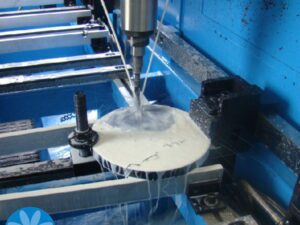

THÔNG SỐ MÁY KHOAN TẤM ĐIỀU KHIỂN CNC
Model: FSD 1020
Xuất xứ: AMG- Đài Loan
Mô tả đặc điểm kỹ thuật chính
– Khu vực làm việc: 1000×2000 mm
– Trọng lượng máy: 3500 kg
– Kích thước máy: 4600L * 2250W * 2600H mm
– Trục chính:
+ Số lượng trục chính: 01 trục
+ Côn trục chính: MT4
+ Công suất động cơ: 7.5HP (Biến tần 10 HP)
– Khả năng khoan: ψ14,1-50mm
– Chiều dày khoan Tối đa: 100mm
– Công suất khoan lên / xuống bằng Thủy lực (20-50kg / cm2)
– Tốc độ động cơ khoan: Tốc độ thay đổi bằng biến tần
– Tốc độ khoan: 100-600 vòng / phút
– Hành trình khoan: 180 mm
– Hệ thống làm mát khoan: Làm mát bằng nước
– Bơm làm mát: 1/4 HP
– Công suất thủy lực kg / cm2 20-50kg / cm2
Cơ cấu truyền động:
– Trục X: (Chiều ngang 1000 mm)
+ Vít bi x 1
+ Loại dẫn hướng tuyến tính 35
+ Động cơ servo 750w Mitsubishi
– Trục Y: (Chiều dài 2000 mm)
+ Vít bi x 1
+ Loại dẫn hướng tuyến tính 35
+ Động cơ servo 750w Mitsubishi
+ Định vị chính xác: ± 0.03mm / 2m
+ Tốc độ di chuyển: 9m / phút
– Băng tải phoi: 01 bộ
– Kẹp thủy lực: 06 bộ
– Kẹp phụ: 04 bộ
– Điều khiển từ xa
– Có thể điều khiển tốc độ tăng / giảm khi cắt, di chuyển đến E 、 W 、 S 、 N ( Dừng / bắt đầu / lùi / tiến)
– Xích cáp điện X, Y
Bộ điều khiển CNC Bộ điều khiển －AMG
– A/ Các thành phần :
– Máy tính PC công nghiệp
– Màn hình cảm ứng màu LCD 15 ”
– RAM 4G
– Ổ cứng: SSD 64G
– Ngôn ngữ: Trung Quốc / Anh
– Thiết bị làm mát cho CNC.
– Hệ thống đơn vị: Hệ mét
– Giao diện USB để tải tệp cắt.
– AVR để ổn định nguồn cung cấp cho CNC.
– EMI cho trình điều khiển servo để tránh nhiễu
– B/ Tính năng CNC:
– Hiển thị đồ họa màu, có thể xem tệp bản vẽ.
– Điều khiển từ xa không dây, có thể điều khiển máy đến E, W, S, N bằng điều khiển từ xa
– Bộ điều khiển và có thể sử dụng bộ điều khiển từ xa để điều khiển máy
– Dừng / bắt đầu / lùi / tiến
– Một số mẫu tiêu chuẩn cho người dùng
– Đầu vào tệp:
– Tệp DXF: Người dùng có thể sử dụng CIRCLE hoặc POINT để làm lỗ khoan
+ Chỉnh sửa vị trí X, Y trên CNC
+ Hoa văn trên CNC
– Căn chỉnh tấm tự động bằng con trỏ laser (2 điểm để lấy vị trí tấm)
– Tự động tìm căn chỉnh điểm tâm vòng tròn bằng con trỏ laser 3 điểm để lấy điểm tâm vòng tròn
– Tất cả các bản vẽ lỗ có thể được nhìn thấy trên màn hình, người dùng dễ dàng biết những gì là vị trí lỗ trong quá trình khoan.
Thiết bị đi kèm:
– Côn trục chính MT4 ( 01 cái)
– Mũi khoản Phi 24 ( 01 cái)
– Hộp cụng cụ
Khách hàng chuẩn bị:
– Diện tích và mặt bằng lắp đặt máy
– Nguồn nén khí, điện, dầu thủy lực, dầu cắt gọt, mũi khoan, vật liệu chạy thử…
– Máy tính có cài đặt phần mềm Autocad
– Cẩu trục phục vụ qua trình lắp đặt
