Trong quá trình sử dụng máy cắt fiber laser, khách hàng thường không hay để ý đến việc chất lượng cắt còn bị ảnh hưởng bởi tuổi thọ và tiêu hao của thấu kính phân kỳ và hội tụ CL & FL trong cụm mỏ cắt máy cắt fiber laser. Đa phần khách hàng thường chỉ nghĩ tới việc thay thế cho các phụ kiện tiêu hao trực tiếp nhìn thấy như vòng sứ, bép cắt đơn, bép cắt đôi, cáp điện dung, thấu kính bảo vệ… Thông thường, các nhà sản xuất máy cắt fiber laser và các nhà sản xuất mỏ cắt fiber laser thường khuyến cáo khách hàng nên thay thế chúng trong vòng 10 tháng ~ 12 tháng sử dụng nhằm đảm bảo chất lượng cắt tốt nhất cho sản phầm, đồng thời làm tăng tuổi thọ cho mỏ cắt, sợi dẫn quang và nguồn cắt fiber laser.
Vì những lý do và nhu cầu như trên, Vietweld chúng tôi nhận thấy sẵn sang cần phải cung cấp cho quý khách hàng đang sử dụng máy cắt fiber laser những sản phẩm thấu kính phân kỳ và hội tụ chất lượng tốt nhất, chính hãng của Raytools cho các cụm mỏ BM111, BM114S, BM240S, BM115, BT210S, BM16BM1, BM109, BM111….
Cùng xem một số hình ảnh về mỏ cắt máy Fiber Laser của công ty Vietweld:
Với sản phẩm này người dùng có thể đặt tiêu điểm liên tục thông qua chương trình để hoàn thành việc xuyên thủng nhanh các tấm dày hoặc các tấm vật liệu và độ dày khác nhau. Sản phẩm có thể được trang bị cụm thấu kính khẩu độ lớn rõ ràng để tích hợp chùm sáng. Các đầu có cài đặt giao diện đa dạng hóa cho phép với nhiều loại laser sợi quang. Việc tối ưu hóa thiết kế quang học và thiết kế làm mát bằng nước cho phép đầu laser hoạt động ổn định và lâu dài ở laser công suất cao.

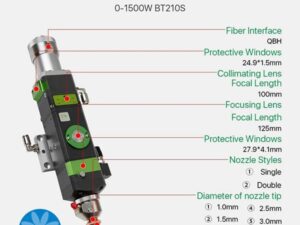

- Raytools cho mỏ BT210S :
Thông số kỹ thuật mỏ cắt BT210S:
| Đánh giá sức mạnh | ≤1500W |
| Khẩu độ rõ ràng | 25mm |
| Ống chuẩn trực Độ dài tiêu cự | 75mm / 100mm |
| Tiêu cự Độ dài tiêu cự | 100mm / 125mm |
| Kính che | φ24,9 mm * 1,5 mm （CM） φ27,9 mm * 4,1 mm （FM） |
| Hỗ trợ áp suất khí | ≤20bar |
| Cân nặng | ~ 2,3kg |

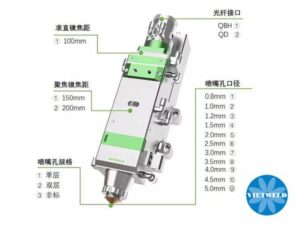

2. Raytools cho mỏ BM114S.
• Công suất quang học được xếp hạng đến 6KW ở 1μm, với nhóm thấu kính D37 và sức mạnh hơn để cắt tấm dày ； • Phạm vi lấy nét tự động + 10 ~ -14mm, độ chính xác là 0,05mm; • Gia tốc tối đa của ổ thấu kính lấy nét là 10m / s 2 , tốc độ tối đa là 10m / phút; • Ống kính chuẩn trực và thấu kính hội tụ đều được làm mát bằng nước. Tăng lưu lượng khí làm mát cho đầu phun, bảo vệ hiệu quả đầu phun và thân gốm và tuổi thọ ； • Khẩu độ rõ ràng 35mm, giảm hiệu quả nhiễu ánh sáng, đảm bảo chất lượng cắt và tuổi thọ sử dụng ； • 5.6KG ， cấu trúc nhỏ gọn, giảm yêu cầu cơ học ；
Thông số kỹ thuật mỏ cắt BM114S:
| Đánh giá sức mạnh | ≤6KW |
| Khẩu độ rõ ràng | 35mm |
| Kính bảo vệ chuẩn trực | φ38mm * 1.5mm |
| Kính bảo vệ tiêu điểm | φ37mm * 7mm |
|
Tự động lấy nét
|
Phạm vi ：+ 10 ～ -14mm |
| Gia tốc ： ≤10m / s 2 | |
| Vận tốc: ≤10m / phút | |
| Độ chính xác ： ≤50μm | |
| Hỗ trợ áp suất khí | ≤30bar |
| Cân nặng | ～ 5,6kg |
| Ống chuẩn trực Độ dài tiêu cự | 100mm |
| Tiêu cự Độ dài tiêu cự | 150mm, 200mm |

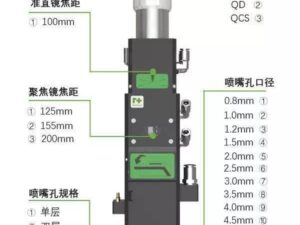

3. Raytools cho mỏ BT240S:
| Đánh giá sức mạnh | ≤3.3KW |
| Khẩu độ rõ ràng | 28mm |
| Ống chuẩn trực Độ dài tiêu cự | 100mm |
| Tiêu cự Độ dài tiêu cự | 125mm / 155mm / 200mm |
| Che kính | φ24,9mm * 1,5mm (CM) φ27,9mm * 4,1mm (FM) |
| Hỗ trợ áp suất khí | ≤25bar |
| Cân nặng | ～ 3,5kg |
| Cảm biến độ cao （EtherCAT hoặc ± 10V tùy chọn） | |
| Khoảng cách (Khuyến nghị 1mm) | 0,3-10mm |
| Hiệu chuẩn | Tự động hiệu chỉnh / Hiệu chỉnh thủ công |
| Thời gian đáp ứng | <1ms |
| Ổn định nhiệt độ | Trong phạm vi từ 0 đến 45 ℃, độ ổn định nhiệt độ nằm trong khoảng ± 5% |
| Yêu cầu về nguồn điện | 24V |
| Đầu ra (tín hiệu tuyến tính hoặc đường cong tối ưu hóa) |
0 ~ 10V / + – 10V Analog |
4. Raytools cho mỏ BM115:
Thông số kỹ thuật mỏ cắt BM115:
| Đánh giá sức mạnh | Laser sợi quang≤8KW |
| Khẩu độ rõ ràng | 36,1mm |
| Tự động lấy nét | Phạm vi ： + 15 ~ -20mm (FL150) ， + 20 ~ -25mm (FL200) Gia tốc ： ≤10m / s 2 Vận tốc ： ≤15m / phút Độ chính xác: ≤ 50 µm |
| Ống chuẩn trực Độ dài tiêu cự |
100mm |
| Tiêu cự Độ dài tiêu cự | 150mm / 200mm |
| Kích thước kính che | Mặt chuẩn trực: Φ38mm × 1,5mm Mặt lấy nét: Φ37mm × 7mm |
| Hỗ trợ áp suất khí | <30bar |
| Cân nặng | 6,5kg |
Rất nhiều mỏ cắt chính hãng của Raytools cho các cụm mỏ BM115, BT210S, BM16, BM109, BM11….
Đang được bày bán tại showroom của Vietweld. Hãy liên hệ với chúng tôi để được tư vấn và hướng dẫn sử dụng một cách chi tiết nhất.
