Ê-tô Máy 5 Trục Lực Kẹp Lớn LT5AU

Ê-tô Máy 5 Trục Lực Kẹp Lớn LT5AU là sản phẩm có xuất xứ tại Nhật Bản mang thương hiệu NABEYA ERON  là thương hiệu uy tín được nhiều người tin tưởng và sử dụng.

Tấm kẹp bậc (bề mặt kẹp dạng lưới):

Thông số kỹ thuật tấm kẹp bậc (bề mặt kẹp dạng lưới):

Mã số	Mã hàng	Ê-tô tương thích	A	B	C	D	E	F	G
93019	LT5AU－75SJG-8	LT5AU-75(F,FM)	26	45	23	24	16	8	10
88807	LT5AU－100SJG－8	LT5AU－100(M),100F(M)	26	45	23	24	16	8	10



Mã hàng	H	I	J	K	L	M	Số lượng	Trọng lượng (kg)
LT5AU－75SJG-8	5	5	14	9	8.5	17	2 cái mỗi bộ	0.3
LT5AU－100SJG－8	5	5	14	9	8.5	17	6 cái mỗi bộ	0.85

Tấm kẹp bậc (sâu 20):



Thông số kỹ thuật tấm kẹp bậc (sâu 20):

Mã số	Mã hàng	Ê-tô tương thích	A	B	C	D	E	F	G	H
93020	LT5AU-75SJ-20	LT5AU-75(F,FM)	75	45	35	24	16	20	10	5
88808	LT5AU－100SJ－20	LT5AU－100(M),100F(M)	102	45	35	24	16	20	10	5



Mã hàng	I	J	K	L	M	0	Số lượng	Trọng lượng (kg)
LT5AU－75SJ－20	5	14	9	8.5	17	13	49	1.3
LT5AU－100SJ－20	5	14	9	8.5	17	13	38	1.5

Tấm kẹp bậc (sâu 30):

Thông số kỹ thuật tấm kẹp bậc sâu 30:

Mã số	mã hàng	Ê-tô tương thích	A	B	C	D	E	F	G
93021	LT5AU－75SJ－30	LT5AU－75	75	34	40	6	16	8	22
88809	LT5AU－100SJ－30	LT5AU－100(M)	102	34	40	6	16	8	22



Mã hàng	H	I	J	K	L	M	Trọng lượng(kg)
LT5AU－75SJ－30	14	9	8.5	18	21.5	32	0.9
LT5AU－100SJ－30	14	9	8.5	18	26	50	1.7

Tấm kẹp tiêu chuẩn:

Thông số kỹ thuật kẹp tiêu chuẩn:

Hình ảnh sử dụng tấm kẹp tiêu chuẩn:

Thông số kỹ thuật :

Mã số	Mã hàng	Ê-tô tương thích	A	B	C	D	E	F	G	H	I	J	Trọng lượng(kg)
88811	LT5AU－100WST	LT5AU – All models	80	25	12	50	25	17	13	50	8.5	50	0.4

Bộ tấm kẹp đa năng:

• Contents Tấm đế … 1 cái
• Tấm kẹp tròn (bề mặt kẹp phẳng, lưới) … 2 cái (loại khác) Bulong lục giác M8 × 16 … 2 cái Bulong đầu lỗ chìm M8 × 15 … 2 cái
• Có thể kẹp phôi tròn và phôi hình dạng không thông dụng khi sử dụng ê-tô máy 5 trục lực kẹp
  lớn.
• Sử dụng như là sự kết hợp giữa tấm đế và tấm kẹp tròn.

Thông số kỹ thuật bộ tấm kẹp đa năng:

Mã số	Mã hàng	Model tương thích	Loại	Trọng lượng (kg)
97945	UJS75－RRG	LT5AU-75(F,FM)	Bề mặt kẹp dạng phẳng và lưới	1.1
97943	UJS75－R	LT5AU-75(F,FM)	Bề mặt kẹp dạng phẳng	0.9
97944	UJS75－RG	LT5AU-75(F,FM)	Bề mặt kẹp dạng lưới	0.9
97237	UJS100－RRG	LT5AU-100(M,F,FM)	Bề mặt kẹp dạng phẳng	1.5
97235	UJS100－R	LT5AU-100(M,F,FM)	và lưới Bề mặt kẹp dạng phẳng	1.3
97236	UJS100－RG	LT5AU-100(M,F,FM)	Bề mặt kẹp dạng lưới	1.3

Biểu đồ kích thước:

Mã hàng	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S
UJS75－(R,RG,RRG)	77	40	28	19	16	5	15	28	8	27	10	57	38.5	14	8.5	9	12	14	49
UJS100－(R,RG,RRG)	102	45	28	24	16	5	15	28	8	17	28.5	45	51	14	8.5	9	13	76	–

Tấm kẹp tròn đa năng:

Thông số kỹ thuật tấm kẹp tròn đa năng:

Mã số	Mã hàng	Ê-tô tương thích	A	B	C	D	E	F	G	H	I	J	Trọng lượng(kg)
97239	UJR-8	LT5AU toàn bộ kích thước	Phẳng	28	13	8	15	5	13.6	5	8.3	–	0.2
97240	UJRG-8	LT5AU toàn bộ kích thước	Lưới	28	13	8	15	5	24.5	13.6	5	8.6	0.2

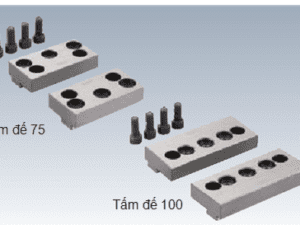

Tấm đế đa năng:

Thông số kỹ thuật tấm đế đa năng:

Mã số	Mã hàng	Model tương thích	A	B	C	D	E	F	G	H
97946	UJB75	LT5AU-75(F,FM)	77	40	20	19	16	5	15	15
97238	UJB100	LT5AU-100(M,F,FM)	102	45	20	24	16	5	15	15



Mã hàng	I	J (Coarse Thread)	K	L	M	N	O	P	Q	R	S	Trọng lượng( kg)	(kg)
UJB75	5.5	M8×1.25	27	10	28.5	9	14	8.5	12	14	49	0.7
UJB100	5.5	M8×1.25	17	28.5	22.5	9	14	8.5	13	76	–	1.1

Nếu bạn đang cần mua sản phẩm Ê-tô Máy Chính Xác Lực Kẹp Lớn Loại L thì đừng bỏ qua Vietweld nhé. Chúng tôi là đại lý chính thức tại Thị trường Việt Nam cho thương hiệu NABEYA ERON nơi sản xuất ra dòng Ê – Tô này.
