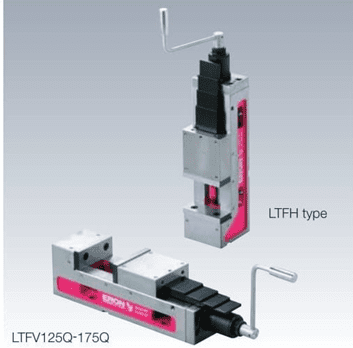

Giới thiệu máy kẹp nhanh với một tho tác FA lực kẹp lớn:
Phụ kiện bao gồm:
Bộ kẹp tiêu chuẩn ( 2 cái mỗi bộ ) tương thích chiều rộng rãnh T18 mm …2 bộ
Khối dẫn hướng tiêu chuẩn 9 2 cái mỗi bộ ) tương thích rãnh rộng 18 mm … 1 bộ
Tay cầm … 1 cái, Bulong vòng để nâng thiết bị … 1 cái
Đặc điểm:

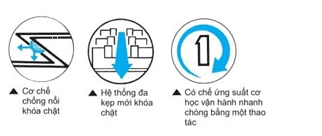

– Kẹp dễ dàng và nhanh chóng chỉ với một vòng xoay sử dụng cơ chế ứng suất cơ học được cải tiến mới
– Lực kẹp được cài đặt đơn giản bằng cách xoay núm điều chỉnh bằng tay.
– Cơ chế được thiết kế kiểu như mỗi khi điều chỉnh lực kẹp thì Ê Tô sẽ vận hành theo đúng lực kẹp đó, giúp vận hành lặp lại ổn định.
– Bởi vì co chế ứng suất cơ học, nên ảnh hưởng của biến đổi nhiệt lên lực kẹp là rất nhỏ, và không cần thiết thay thế vật tư tiêu hao như miếng đệm bọc.
– Hàm kẹp động và phôi được ngăn không bị nâng lên nhờ cơ chế chống nổi
– Thân thiết bị làm bằng gang dẻo, ngăn ngừa cong vênh và nứt vỡ khi siết chặt.
– Bề mặt trượt được xử lý nhiệt ( HRC45) và chống mài mòn tuyệt vời.
– Độ chính xác cao vượt qua các tiêu chuẩn JIS grade 0 trước đây.
– Độ chính xác song song của những sản phẩm tương thích thông số là trong khoảng 0.01.
– Nếu tay cầm va chạm bàn máy thì sử dụng khớp nối tay cầm ( bán riêng biệt ).
– Loại LTFH có thể được sử dụng cho tất cả các trường hợp bằng cách lắp vào tấm góc hoặc lắp thẳng đứng ch trung tâm gia công ngang.

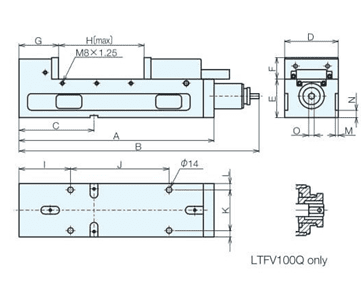

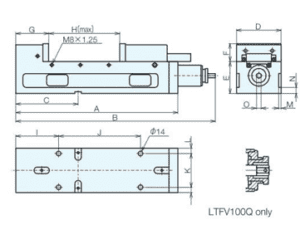

Biểu đồ kích thước:

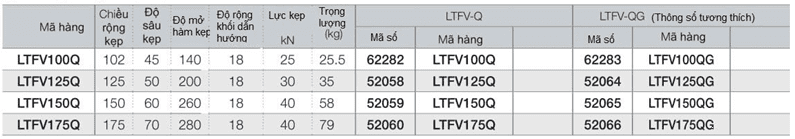

Thông số kỹ thuật loại LTFV:

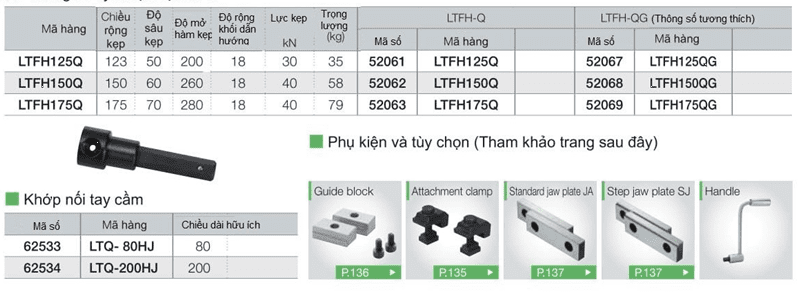

Thông số kỹ thuật loại LTFH:

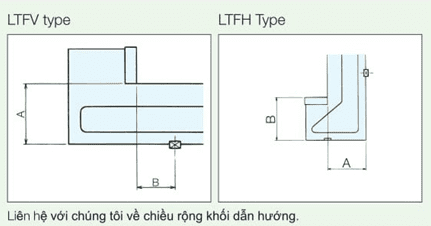

– Đặt mua các sản phẩm song song ( A và B có thể xếp thẳng hàng trong khoảng 0.01 dù là có bao nhiêu cái )
– Nếu mã đuôi sản xuất ( bên ngoài hộp và thân thiết bị ) là chữ cái giống nhau thì sản phẩm sẽ song song dù có bao nhiêu cái( khối dẫn hướng tiêu chuẩn).Sẽ không mất thêm chi phí cho sản phẩm song song.
Lưu ý: – Khi mua sản phẩm lần đầu tiên:
Mua với các sản phẩm thông số tương thích ( đuôi G) Khi sắp xếp thì chú ý tới độ rộng rãnh mà máy đang sử dụng.
– Đối với những lần đặt hàng sau
Liên hệ với chúng tôi và chỉ ra chữ cái cuối ở mã sản xuất ( trên biển tên) và độ rộng khối dẫn hướng của Ê – Tô bạn đang có.

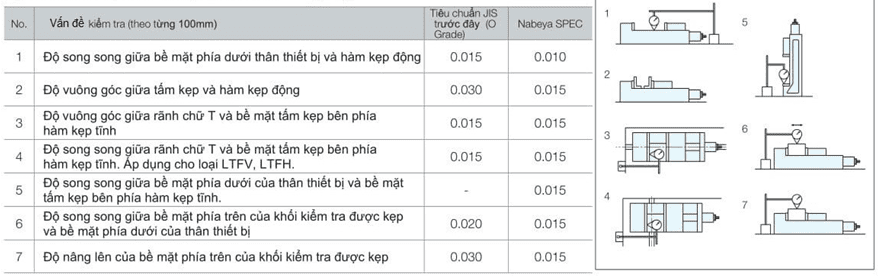

Tiêu chuẩn độ chính xác ( độ chính xác không đổi ):
