Giới thiệu Ê-tô máy:
■ Ê-tô máy là một loại đồ gá thông dụng, kết hợp các chức năng:
(1) Chức năng định vị cho trục Z, Y , Z của phôi
(2) Chức năng kẹp (loại cơ, loại thủy lực)
(3) Chức năng định vị và lắp ráp bàn máy
● Khi sử dụng cho trung tâm gia công đứng hoặc máy phay thì tham chiếu cho phôi sẽ là:
Trục X: Vật định vị chính là cữ chặn định vị Trục Y: Mặt tấm kẹp trên hàm kẹp tĩnh của ê-tô Trục Z: Bề mặt trượt của ê-tô
● Ở Ê-tô chính xác thì độ chính xác song song như sau sẽ cao:
Bề mặt tấm kẹp của hàm kẹp tĩnh từ rãnh chữ T máy theo trục X
Bề mặt trượt từ bề mặt bàn máy theo trục Z
Lựa chọn Ê-tô máy phù hợp:
1. Kích thước phôi

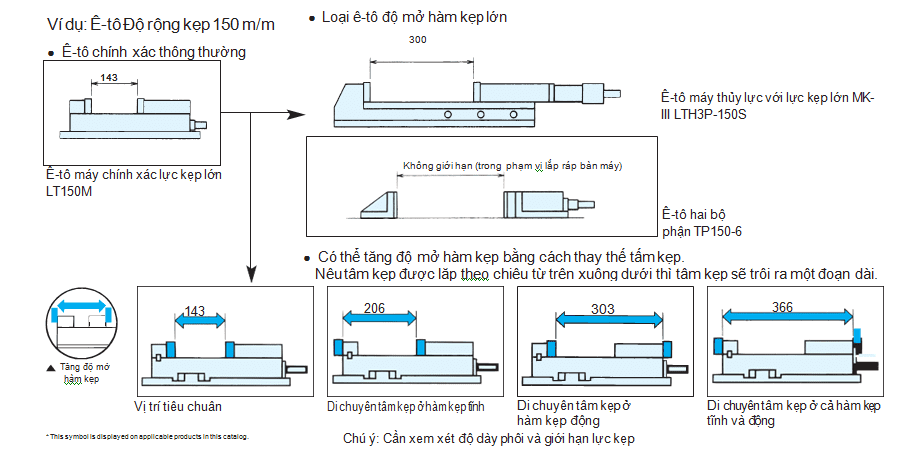

(1) Lựa chọn theo “độ mở hàm kẹp”
Bạn cần lựa chọn ê-tô mà có độ mở hàm kẹp thích hợp để kẹp phôi. Đối với các ê-tô chính xác nói chung thì độ mở hàm kẹp tương đương với độ rộng kẹp. Tuy nhiên, với một vài model, loại “độ mỏ hàm kẹp lớn” hoặc loại “có thể tăng độ mở hàm kẹp” thì cũng có thể thay tấm kẹp để thay đổi độ mở hàm kẹp.
(2) Lựa chọn theo “Độ rộng kẹp”
Đối với những phôi có kích thước vượt quá độ rộng kẹp (phôi dài…), thì có thể xảy ra rung lắc phôi khi gia công hoặc phôi có thể bị rơi ra. Bạn cần lựa chọn ê-tô có độ rộng kẹp thích hợp cho phôi. Đối với phôi dài, thì nên sắp xếp các sản phẩm kẹp thông số tương thích song song sao cho chiều cao bằng chiều cao bề mặt trượt (A) và khoảng cách giữa khối dẫn hướng và bề mặt tấm kẹp (B) trong khoảng 0.01.
