HỆ THỐNG HÀN DẦM NGANG

Xuất xứ:  FSM (Trung Quốc)

Hàng mới 100% sản xuất năm 2019

(Công nghệ hàn dầm lòng thuyền 02 dây 01 hồ quang với nguồn hàn DC-1000 và đầu điều khiển NA5 của hang LINCOLN – Mỹ)

Thông số kỹ thuật sơ bộ của hệ thống:

• Hệ thống hàn dầm ngang với hệ thống gá thủy lực, đính thủ công và hàn sử dụng hàn tự động dưới lớp thuốc, công nghệ hàn 2 dây một hồ quang với nguồn hàn đầu điều khiển của hãng LINCOLN – Mỹ
• Hệ thống con lăn đầu vào đầu ra phù hợp cho chiều dài dầm 15m.
• Cánh dầm rộng: 150 ~ 500mm
• Chiều dày cánh dầm: 5~20mm
• Chiều cao dầm: 300~1500mm
• Chiều dày bụng dầm: 5~12mm
• Chiều dài dầm: 4000~15000mm
• Góc nghiêng cho phép: < 8⁰
• Tốc độ dịch chuyển không tải: 9300mm/phút
• Tốc độ hàn: 300~1900mm/phút

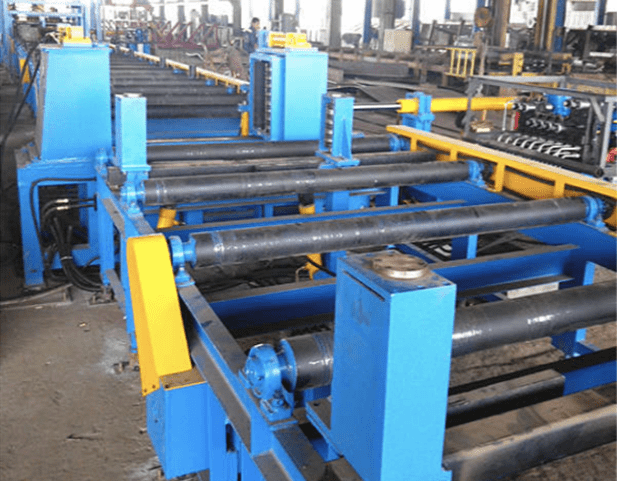

 A/ Hệ thống gá đính dầm thủy lực với phần gá đính sử dụng máy hàn bán tự động khí CO2 bảo vệ.

Thông số kỹ thuật sơ bộ:

• Cánh dầm rộng: 150 ~ 500mm
• Chiều dày cánh dầm: 5~20mm
• Chiều cao dầm: 300~1500mm
• Chiều dày bụng dầm: 5~12mm
• Chiều dài dầm: 4000~15000mm
• Góc nghiêng cho phép: < 8⁰
• Tốc độ dịch chuyển phôi: 9300mm/phút
• Phương pháp hàn: thủ công (sử dụng máy hàn MIG/MAG bán tự động dòng hàn 350A với người công nhân điều chỉnh và hàn đính)
• Công suất động cơ thủy lực: 5.5kw
• Công suất động cơ dịch chuyển: 0.75kw x 2

B/ Hệ thống hàn dầm ngang được sản xuất và lắp ráp tại Trung Quốc

(Tổ hợp hàn mặt trước sản phẩm)

Xuất xứ: FSM (Trung Quốc)

• Khả năng làm việc của máy:
• Cánh dầm rộng: 150 ~ 500mm
• Chiều dày cánh dầm: 5~20mm
• Chiều cao dầm: 300~1200mm
• Chiều dày bụng dầm: 5~12mm
• Chiều dài dầm: 3000~15000mm
• Tải trọng lớn nhất: 4000kgs
• Góc nghiêng cho phép: < 8⁰
• Tốc độ dịch chuyển không tải: 9300mm/phút
• Tốc độ hàn: 300~1900mm/phút
• Công suất động cơ chính: 0.55kw
• Công suất động cơ dàn con lăn: 0.75kw x 4
• Công suất động cơ bộ thu hồi thuốc: 3kw x 2
• Công suất động cơ bơm dầu thuỷ lực: 5.5kw

Nguồn hàn DC-1000 của hãng Lincoln (USA)

• Hệ thống sử dụng 02 nguồn hàn DC-1000 với công nghệ hàn 2 dây 1 hồ quang cho mỗi nguồn hàn. Tốc độ hàn nhanh, đem lại hiệu quả cao về chất lượng mối hàn cũng như về thời gian hàn.
• Đường kính dây hàn: 1.6mm
• Dầm được đặt nằm và cả 4 mỏ của 2 nguồn hàn đều hàn đồng thời cùng 1 lúc.

Đầu điều khiển NA-5 của hãng Lincoln (USA)

• Điều chỉnh dòng hàn và điện áp hàn cho hệ thống.
• Mỏ hàn có thể điều chỉnh góc, điều chiều cao lên, xuống mỏ, giúp người công nhân dễ dàng trong việc quan sát cũng như chất lượng mối hàn được đảm bảo hơn.
• Hệ thống thu hồi thuốc tự đồng được bố trí 2 bên, hút và xử lý thuốc hàn, chuyển về phễu thuốc để bắt đầu chu trình dải thuốc mới trước khi hàn.

C/ Hệ thống lật dầm góc 90⁰ trong tổ hợp:

Xuất xứ: FSM (Trung Quốc)



• Thiết bị sử dụng hệ thống cơ khí và hệ thống thủy lực để nâng và lật dầm.
• Tải trọng lật: ≤ 5 tấn
• Công suất hệ thống bơm dầu: 15kw
• Áp lực dầu: 16MPa
• Số lượng dàn lật: 03

D/ Máy hàn dầm ngang được sản xuất và lắp ráp tại Trung Quốc.

(Tổ hợp hàn mặt sau sản phẩm)

Xuất xứ: FSM (Trung Quốc)



• Khả năng làm việc của máy:
• Cánh dầm rộng: 150 ~ 500mm
• Chiều dày cánh dầm: 5~20mm
• Chiều cao dầm: 300~1200mm
• Chiều dày bụng dầm: 5~12mm
• Chiều dài dầm: 3000~15000mm
• Tải trọng lớn nhất: 4000kgs
• Góc nghiêng cho phép: < 8⁰
• Tốc độ dịch chuyển không tải: 9300mm/phút
• Tốc độ hàn: 300~1900mm/phút
• Công suất động cơ chính: 0.55kw
• Công suất động cơ dàn con lăn: 0.75kw x 4
• Công suất động cơ bộ thu hồi thuốc: 3kw x 2
• Công suất động cơ bơm dầu thuỷ lực: 5.5kw

Nguồn hàn DC-1000 của hãng Lincoln (USA)

• Hệ thống sử dụng 02 nguồn hàn DC-1000 với công nghệ hàn 2 dây 1 hồ quang cho mỗi nguồn hàn. Tốc độ hàn nhanh, đem lại hiệu quả cao về chất lượng mối hàn cũng như về thời gian hàn.
• Đường kính dây hàn: 1.6mm
• Dầm được đặt nằm và cả 4 mỏ của 2 nguồn hàn đều hàn đồng thời cùng 1 lúc.

Đầu điều khiển NA-5 của hãng Lincoln (USA)

• Điều chỉnh dòng hàn và điện áp hàn cho hệ thống.
• Mỏ hàn có thể điều chỉnh góc, điều chiều cao lên, xuống mỏ, giúp người công nhân dễ dàng trong việc quan sát cũng như chất lượng mối hàn được đảm bảo hơn.
• Hệ thống thu hồi thuốc tự đồng được bố trí 2 bên, hút và xử lý thuốc hàn, chuyển về phễu thuốc để bắt đầu chu trình dải thuốc mới trước khi hàn.



Đồng bộ thiết bị gồm:

• Thân máy chính: gá; hàn mặt đầu; hàn mặt sau
• Nguồn hàn DC-1000 của hãng Lincoln – Mỹ với hệ thống mỏ 2 dây
• Hệ thống đầu điều khiển NA-5 của hãng Lincoln – Mỹ
• Hệ thống hút và lọc thuốc hàn.
• Hệ thống dàn nâng và lật dầm 90⁰
• Tài liệu hướng dẫn sử dụng thiết bị



Những mục khách hàng cần chuẩn bị:

• Khách hàng chuẩn bị cẩu tự hành 7~10 tấn và các cẩu phụ để hạ hàng và lắp đặt thiết bị.
• Chuẩn bị dầu thủy lực để vận hành thiết bị.
• Chuẩn bị điện nguồn và cáp nguồn để lắp đặt và vận hành thiết bị.
• Chuẩn bị nền móng thiết bị , chuẩn bị phôi để chạy thử máy.

Người hỗ trợ lắp đặt và bàn giao thiết bị
