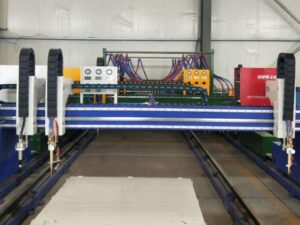

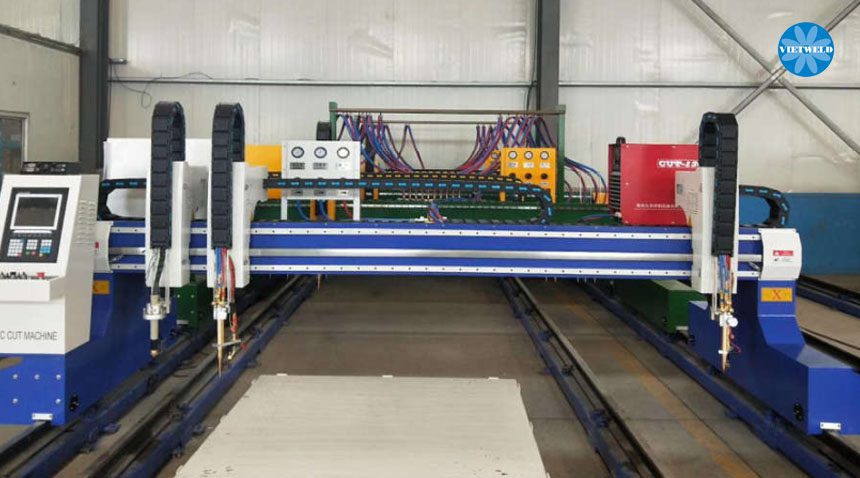

Giới thiệu máy cắt tấm CNC OXY GAS – Plasma.
Model: GSD-4000
Xuất xứ: FSM (Trung quốc )
Hàng mới 100%, sản xuất năm 2021
(Cắt khổ tôn 3200×13000 mm, Sử dụng 04 Mỏ cắt CNC Gas Oxy và 01 Mỏ cắt plasma với nguồn cắt MaxPro 200 của hãng Hypertherm – Mỹ )
THÔNG SỐ MÁY CẮT TẤM CNC OXY GAS – PLASMA
Model: GSD-4000
1/ THÔNG SỐ KỸ THUẬT
AA-Phần máy:
– Điện áp vào 230/380V (±10%)
– Khoảng cách giữa 2 ray dọc: 4000mm
– Chiều rộng cắt hữu ích : 3200mm
– Chiều dài máy : 15000mm
– Chiều dài cắt hữu ích : 13000mm
– Tốc độ dịch không tải : 4000~10000mm/phút
– Tốc độ cắt Plasma: phụ thuộc vào chiều dầy cắt
– Số lượng mỏ cắt Plasma: 01 mỏ
– Bộ điều chỉnh chiều cao mỏ tự động: 01 bộ
– Độ nhám bề mặt sau khi cắt: Ra≤50μm
– Số lượng nguồn Plasma: 01 bộ
– Số lượng mỏ cắt CNC Oxy Gas: 04 Bộ
– Chiều dày cắt mỏ Oxy Gas: 6-80 mm
– Kiểu dịch chuyển dạng cổng, Động cơ Servo 2 bên
BB- Phần thiết bị đi kèm theo máy
– Thân máy chính: FSM – ( Trung Quốc)
– Hệ thống ray máy 24kg/1 mét của FSM (Trung Quốc)
– Hệ thống dẫn hướng dầm ngang tuyến tính kiểu đơn – ( Trung Quốc)
– Hệ thống đầu điều khiển chính hãng Beijing Start/ Shanghai Jiaoda (Trung Quốc)
– Bộ giảm tốc: Zhongda (Trung Quốc)
– Động cơ servo của Panasonic ( Nhật bản)
– Van khí: Airtac – ( Đài loan)
– Nguồn cắt Plasma Huayuan LGK 200 Trung Quốc/ Hoặc MaxPro200 của Hypertherm Mỹ
– Mỏ cắt Plasma FY của Trung Quốc/ hoặc Hypertherm Mỹ
– Mỏ cắt CNC Oxy-Gas
– Hệ thống điều chỉnh hồ quang, Chiều cao mỏ của HYD/Ontime (Trung Quốc)
– Dàn ống cấp khí của SU/SAM (Hàn Quốc)
– Phần mềm cắt: StarCam ( Trung Quốc)
CC- Mô tả thiết bị:

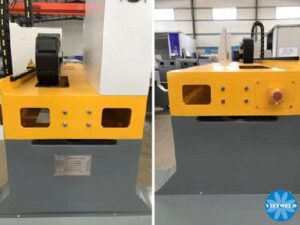

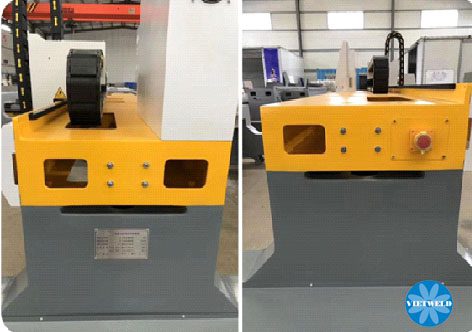

– Cấu trúc máy hạng nặng: Dùng thép tấm cường độ cao, xử lý gia công và khử ứng suất dư sau khi hàn. Hàn không liên tục cho cấu trúc hộp, ứng suất hàn do đó giảm thiểu. Độ cứng và độ chính xác cao, độ trơ nhẹ và nhỏ. Bảng điều khiển được cài đặt, dễ vận hành. Cơ chế dich chuyển tự lựa bằng lò xo chứ không phải cấu trúc kẹp lệch tâm, ổn định và trơn tru hơn. Chạy mà không kẹp chặt hoặc lỏng lẻo

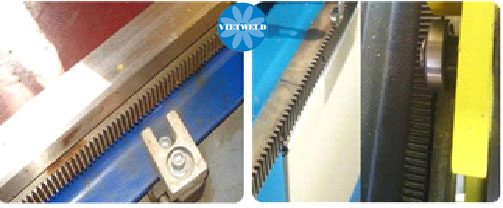

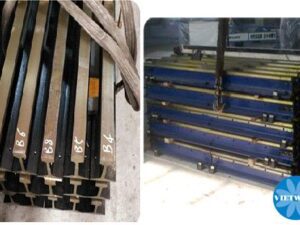

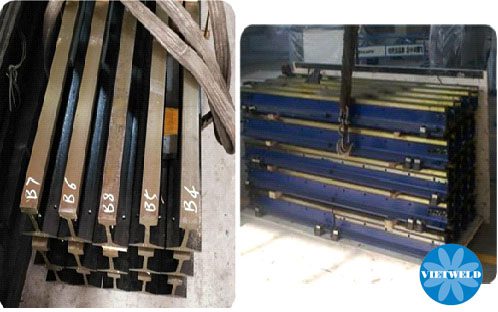

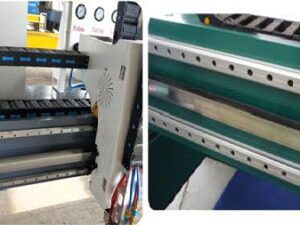

– Đường ray dẫn hướng hạng nặng 24kg/ mét dài. Mặt trên và mặt bên mài, được gia công phay CNC độ phẳng có thể là 0,02mm. Dẫn hướng đường ray được kết nối bởi các cóc kẹp cố định lên mặt dầm H, kết nối vowai nhau bằng các các khóa cơ khí có thể điều chỉnh được, đảm bảo một hiệu suất tuyệt vời. Chạy ổn định và lâu dài.

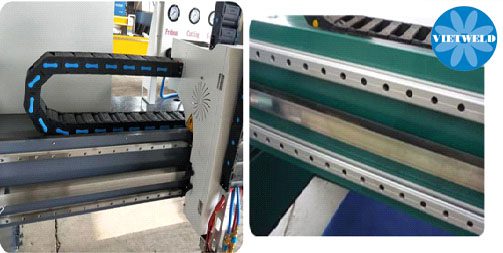

– Dẫn hướng trục ngang kiểu dạng đơn 1 bên trên và 1 bên dưới, độ chính xác cao. Di chuyển tốc độ cao, bền và dễ dàng bảo dưỡng sửa chữa.

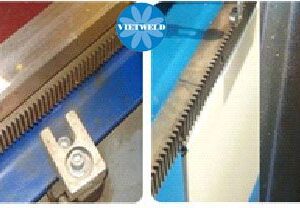

– Cóc kẹp ray được gia công chính xác, được lắp ở 2 bên cạnh của ray, kẹp chặt vào dầm H và có thể điều chỉnh chiều cao và chiều thẳng. Đảm bảo cho việc vận hành máy với tốc độ cao.
– Các bi tì được lắp và chỉnh được khe hở với dọc chiều dài của ray, đảm bảo máy chạy tốc độ cao giửm sai số khi làm việc

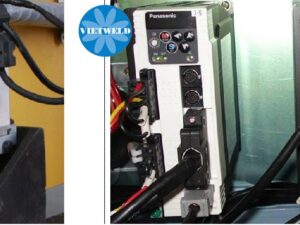

– Hệ thống chuyển động (động cơ servo và giảm tốc) – Panasonic, Nhật Bản

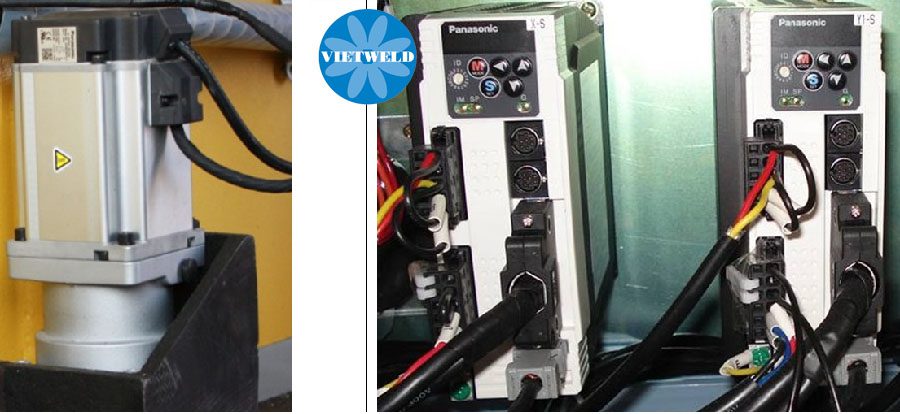

Động cơ servo AC Nhật Bản, chuyển động song phương cho truyền dọc và giảm tốc cho cả hai bên, mỏ cắt được lắp đặt trên đai thép được điều khiển bởi một bộ mô tơ servo và giảm tốc, Hộp giảm tốc của Trung Quốc (thương hiệu Zhongda với công nghệ Đức), có lỗi đầu vào / đầu ra có thể là 16 cung-phút, độ chính xác và mô-men xoắn cao, không cần bảo trì

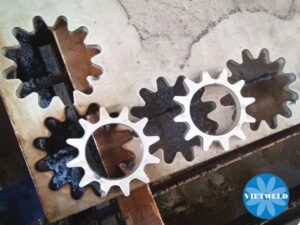

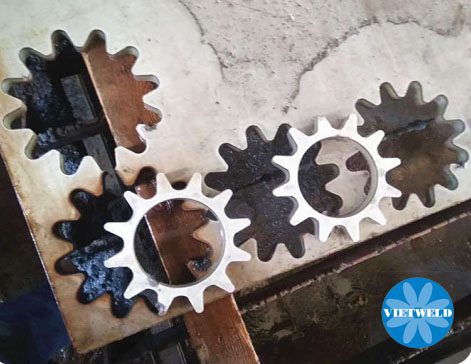

Giới thiệu Nguồn cắt Plasma

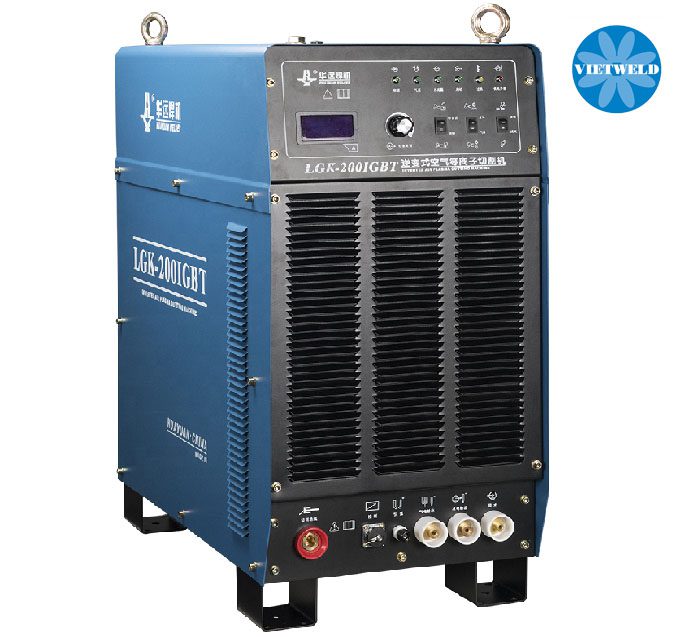

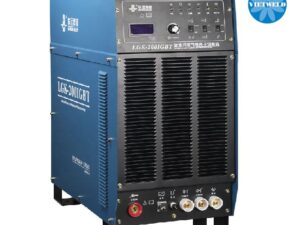

1/ Model: LGK 200 IGBT Hãng Huayuan – Trung Quốc
- Tất cả các bộ phận quan trọng trong cắt plasma này Máy như IGBT, diode, mạch tích hợp, rơle, dòng điện và điều chỉnh điện áp là thương hiệu nổi tiếng có độ tin cậy cao
- Công nghệ chuyển đổi mềm, cải thiện IGBT và độ tin cậy cao
- Chu kỳ thuế 100% (40 CC), phù hợp với thời gian dài, tải nặng, nhiệt độ cao và hoàn cảnh xấu
- Nguồn điện điều khiển biến tần: khối lượng nhỏ, trọng lượng nhỏ và tiết kiệm năng lượng
- Chức năng lên dốc hiện tại: giảm tác động tăng hồ quang nổi bật và giảm mức tiêu thụ
- Áp suất không khí, cảm biến áp suất thủy lực: bảo vệ đèn pin khỏi bị cháy hiệu quả
- Cài đặt loại máy: tín hiệu nổi hồ quang, tín hiệu áp suất hồ quang, điều khiển cấp khí và áp suất hồ quang chức năng đầu ra làm cho nó đặc biệt thích hợp để cắt CNC và robot
- Có sẵn hai máy sử dụng song song, tăng gấp đôi dòng điện đầu ra để cắt thêm độ dày vật liệu tốt
Thông số kỹ thuật:
Điện áp: AC 380 V, 50/60 Hz
Công suất: 38.8 kVA
Dòng ra định mức: 71 A
Điện áp định mức: 315 V
Dòng cắt: 200 A
Điện áp: 160 V
Dãi dòng cắt: 40 – 200 A
Khã năng cắt từ mép: 40 mm
Khã năng đánh thủng: 25 mm
Loại khí sử dụng: Khí nén
Áp lực khí: 0.45-0.6 Mpa
Làm mát mỏ cắt: Bằng khí nén/ bằng nước
Cấp cách tiện: F
Cấp bảo vệ: IP21S
Kích thước: 800x380x810 mm
Trọng lượng: 820 kg

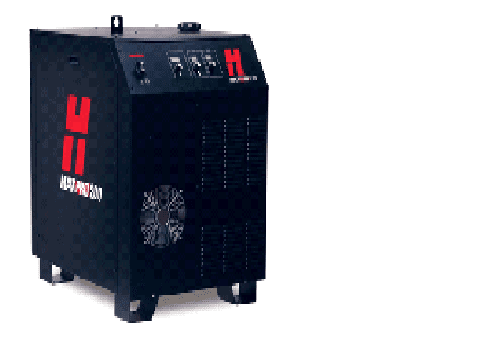

2/ Nguồn cắt Plasma: Model: Maxpro 200 – Hypertherm – Mỹ
Năng suất tối đa:
MAXPRO200 kết hợp giữa tốc độ cắt cao và chuyển đổi quá trình nhanh chóng giúp tối đa hóa năng suất.
Với tốc độ cắt nhanh có thể tạo ra nhiều chi tiết hoàn thiện hơn mỗi giờ. Được thiết kế với chu kỳ làm việc 100% trong các môi trường sản xuất đòi hỏi khắt khe nhất. Chuyển đổi nhanh chóng giữa các quá trình cắt, cắt rãnh, cắt máy hay cắt tay với các cài đặt tự động và mỏ kết nối nhanh. Tốc độ cắt nhanh = Năng suất tối đa
Vận hành dễ dàng:
Hệ thống plasma vận hành dễ dàng nhất trong các hệ thống cắt plasma oxy và khí – dễ lắp đặt, dễ vận hành, dễ dàng tối đa hóa hiệu suất
- Giao diện trực quan một bước và điều khiển khí tự động đem lại các kết quả nhất quán mà không cần sự can thiệp của người vận hành. Chẩn đoán nâng cao giúp đơn giản hóa xử lý sự cố và dịch vụ.
- Đường truyền nối tiếp tùy chọn cho phép điều khiển toàn bộ hệ thống từ CNC
Chi phí vận hành thấp Hiệu suất cao:
Tuổi thọ vật tư vượt trội và hiệu suất nhất quán giúp giảm thiểu chi phí hiệu quả hơn.
- Gia công được nhiều hơn với năng lượng ít hơn: thiết kế vật tư tiêu hao được cấp bằng sáng chế cho phép tốc độ cắt tốt nhất và cắt xuyên mạnh mẽ với mức cường độ dòng điện thấp hơn.
- Chất lượng cắt vượt trội và ổn định, tối thiểu hóa chi phí vận hành..
- Công nghệ tiên tiến bao gồm LongLife®,
CoolFlow™ và TrueFlow™ giúp tăng tuổi thọ vật tư và giảm chi phí gia công mỗi chi tiết. Tuổi thọ vật tư lâu hơn = giảm thiểu chi phí hơn
Dữ liệu vận hành:
Khả năng cắt gần như không tạo xỉ – thép mềm 20 mm (3/4″)
Khả năng cắt xuyên sản xuất – thép mềm 32 mm (1-1/4″) , thép Inox 25 mm (1″)
Thông số kỹ thuật:
– Điện áp vào: 3 pha, 380V, 50/60Hz
– Điện áp ra: 50-165 VDC
– Dòng điện ra max: 200A
– Chu kỳ làm việc: 100%, 33kW
– Kích thước máy: 102 x 69 x 105 Cm
– Trọng lượng: 335 kg
– Khí cắt: Khí nén, Oxy, Nito
– Áp lực khí: 6,2 -7,0 Bar
Đồng bộ gồm:
– Nguồn cắt Maxpro 200 CE 380V
– Cáp mỏ máy Maxpro 200
– Thân mỏ máy
– Cáp Interface, cáp kết nối
– Kẹp mát, cáp mát

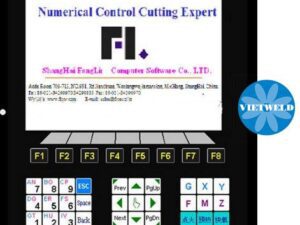

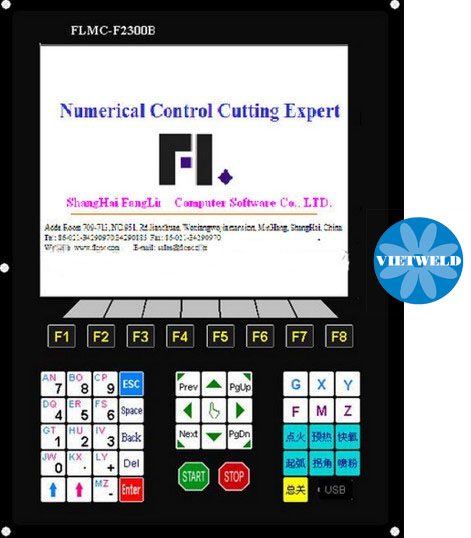

Hệ thống đầu điều khiển chính hãng Beijing Start (Trung Quốc)
a.Trục điều khiển: liên kết 2 trục (tùy chỉnh 3 trục)
- Kiểm soát độ chính xác: +/- 0,001mm
- Phạm vi tọa độ: +/- 99999,99mm
- Xung tối đa: 200 kHz.
- Tốc độ tối đa: 15.000 mm / m
- Dòng mã tối đa: 80.000 dòng
- Kích thước tối đa của tệp mã đơn: 4M
- Thời gian giải quyết: 10ms
- Điện áp làm việc: Nguồn điện một chiều DC + 24V đầu vào, công suất> 80W
- Nhiệt độ làm việc: -10oC đến + 60oC, tương đối, độ ẩm là 0-95%.
- Màn hình: 10,4 inch 800 * 600 độ phân giải cao, 16 triệu màu và LCD độ sáng cao
- Bộ nhớ: 64M SDRAM
- Không gian chương trình có sẵn cho người dùng: Đĩa cứng điện tử 256M
- Tần số CPU: 400 MHz
- USB: Giao diện trước USB1.1, hỗ trợ ít nhất 16 GB đĩa U
- Bàn phím: Bàn phím PCB

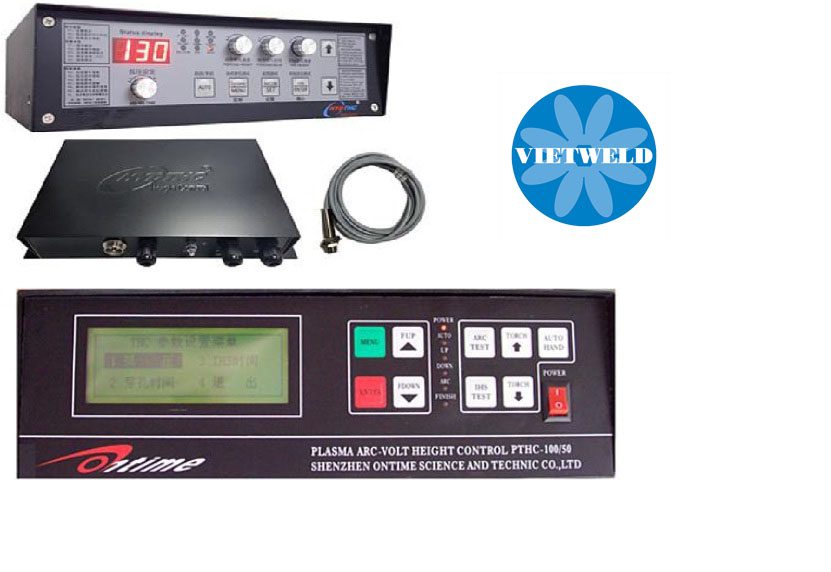

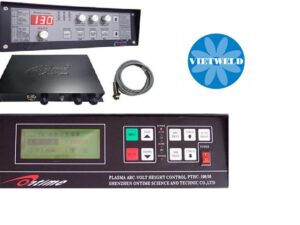

– Bộ điều chỉnh chiều cao mỏ HYD/ Onime – Trung quốc:
- Điện áp làm việc: AC24V
- Dòng điện làm việc: 2A.
- Phương pháp điều khiển: Điều chỉnh PWM.
- Động cơ dẫn động: Động cơ DC24V, 25W.
- Phạm vi thiết lập áp suất hồ quang: 50V-250V.
- Độ chính xác: ± 1V.
- Phương pháp định vị: công tắc lân cận.
- Nhiệt độ làm việc: 0-55 ℃.
- Kích thước: 254 * 171 * 70mm
- Nguồn cắt Maxpro 200 CE 380V
Bộ điều chỉnh chiều cao mỏ HYD/ Onime – Trung quốc:
- Điện áp làm việc: AC24V
- Dòng điện làm việc: 2A.
- Phương pháp điều khiển: Điều chỉnh PWM.
- Động cơ dẫn động: Động cơ DC24V, 25W.
- Phạm vi thiết lập áp suất hồ quang: 50V-250V.
- Độ chính xác: ± 1V.
- Phương pháp định vị: công tắc lân cận.
- Nhiệt độ làm việc: 0-55 ℃.
- Kích thước: 254 * 171 * 70mm
– Phần mềm lồng ghép phôi chuyên dùng StarCAM: dùng chuyển đổi mã cắt và đọc các đuôi định dạng DXF và DWG : Thiết bị có sẵn bộ dữ liệu hình chuẩn ban đầu phục vụ cho việc lập trình và triển khai cắt trực tiếp trên máy. Chức năng ghi vị trí tự động, kết nối với bản vẽ truyền thống, phần mềm và thêm điểm kiểm soát, hàm (điểm giữa, điểm cuối, điểm phần đầu,điểm giao nhau, điểm thực thể, v.v.), Cải thiện khả năng hoạt động của phần mềm và tốc độ vẽ. Chức năng hiển thị tỷ lệ cửa sổ: hiển thị kích thước của các bộ phận, kích thước của tấm, quy mô có thể thay đổi năng động với các bộ phận, người dùng có thể trực tiếp nhìn thấy kích thước bộ phận và tọa độ vị trí. Thêm chức năng hiển thị đặc biệt khi thực thể được chọn: người dùng được cải thiện dễ nhận biết Nó cũng làm tăng chỉ thị hướng của đường đồng mức và làm cho nó, dễ dàng cho người dùng lựa chọn. Nó cũng tăng chuyển đổi Góc sắc nét sau khi bù đường dẫn công cụ tránh vấn đề phá vỡ đường viền và biến dạng sau đường dẫn công cụ , Bù mạch cắt, Hỗ trợ nhập và chỉnh sửa các định dạng tệp đồ họa khác: thao tác nhập / xuất và chỉnh sửa các thao tác cho AUTOCAD và các định dạng đồ họa khác.
2/ ĐỒNG BỘ THIẾT BỊ MÁY BAO GỒM
– Thân máy chính, model: GSD-4000
– Hệ thống ray, thanh răng, bánh răng, cóc, bu lông …
– Động cơ, servo driver
– Bộ mỏ cắt Plasma
– Nguồn cắt Plasma Huayuan LGK 200 Trung Quốc/ hoặc Maxpro 200 Hypertherm Mỹ
– Hệ thống mỏ cắt CNC Oxy –Gas
– Hệ thống khí nén, Ống khí dây khí, hệ thống điện, dây điện, xích cáp điện …
– Tủ điều khiển CNC, Phần mềm cắt…
– Tài liệu hướng dẫn sử dụng bằng tiếng Anh.
